    TPC038-TYPE C 公头 16P 无EMI款 CONN 带PCB板(四个焊盘)带56K电阻

    NOTES:
    1.MECHANICAL: （机械性能）
    1.1 MATING FORCE: 5-20N MAX.
    插入力：5-20N 最大。
    1.2 UNMATING FORCE: 8-20N MIN
    拔出力：8-20N 最小。
    1.3 DURABILITY: 10000 CYCLES 耐久：10000次
    2.ELECTRICAL: （电气性能）
    2.1 CONTACT CURRENT RATING: 1.25A/PIN FOR VBUS AND GND, 0.25A/PIN FOR ALL OTHER CONTACT.
    电流：对VBUS和GND为1.25A/PIN，其它为0.25A/PIN.
    2.2 DIELECTRIC WITHSTANDING VOLTAGE: 100V AC AT SEA LEVEL.
    耐电压：100V AC AT SEA LEVEL。
    2.3 LOW LEVEL CONTACT RESISTANCE: 40mΩ MAX FOR VBUS AND GND, 50mΩ MAX FOR OTHER CONTACTS。
    接触阻抗：VBUS和GND，40mΩ 最大；其它为50mΩ.
    2.4 INSULATION RESISTANCE: 100MΩ MIN AT 250VDC.
    绝缘阻抗：在电压250VDC，100MΩ 最小。
    2.5 OPERATING TEMPRATUR: -55°~85°。E
    3.COMPLANARITY OF SMT TERMIANL IS 0.10MAX.
    焊接端子平面度最大不超过0.10MM。

    所属分类

    888电子集团
    • 产品规格
    • 材质用料

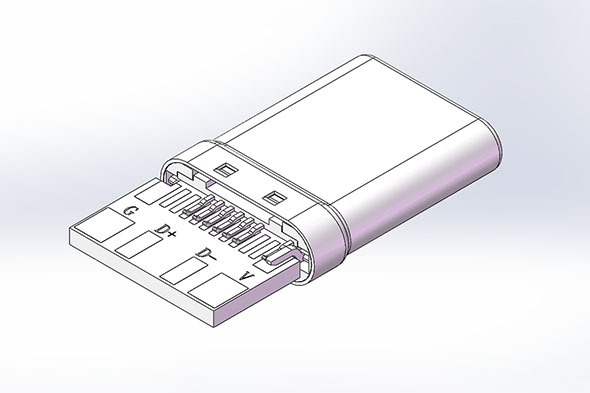

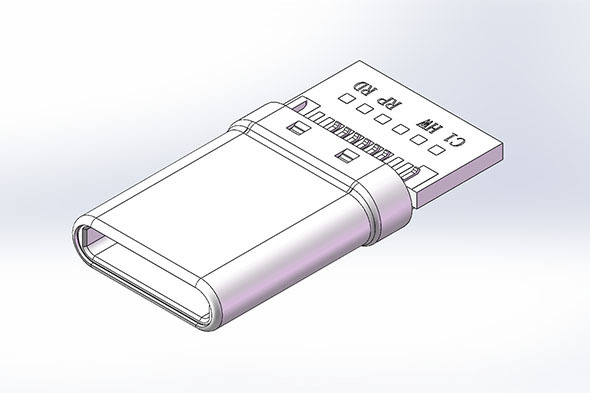

    • 3D图

    • TYPE C 公头 16P 无EMI款 CONN 带PCB板(四个焊盘)带56K电阻



      a

    • MATERIAL:

      1.SHELL：STAINLESS STEEL ,Ni PLATED 50~150u"

      2.CONTACT：COPPER STEEL ,Ni 50~150u";Au 2u"

      3.MID PLATE：STAINLESS STEEL ,Ni 50~150u";Tin 100~200u"

      4.MD HOUSING：HIGH TEMPERATURE RESISTANT PLASTIC UL94 V-0
